Каталоги сборочных единиц

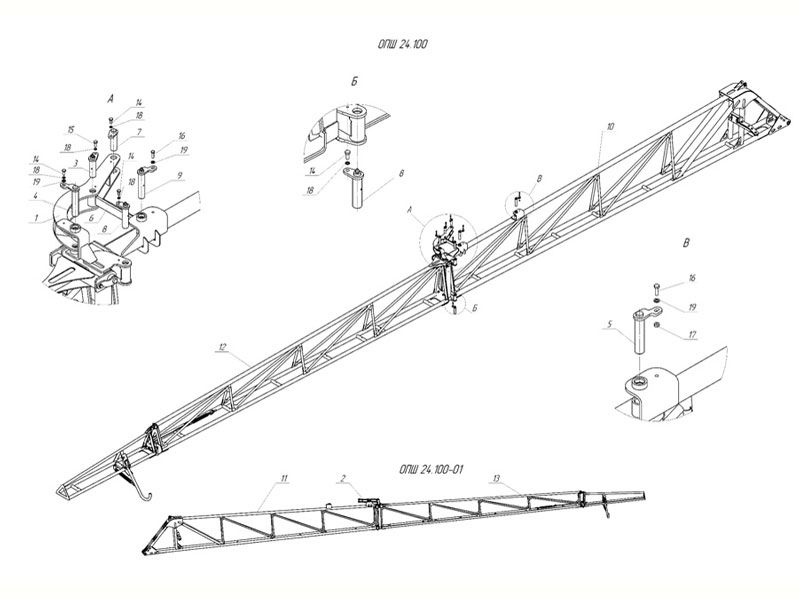

Крыло ОПШ 24.100

Крыло ОПШ 24.100

Сборочные единицы и детали: Кронштейн ОПШ 24.560 / Кронштейн ОПШ 24.560-01 / Ось ОПШ 24.630-02 / Держатель ОПШ 24.720-01 / Держатель ОПШ 24.720-03 / Рычаг ОПШ 24.740 / Ось ОПШ 24.970-02 / Держатель ОПШ 24.980 / Держатель ОПШ 24.990 / Секция ОПШ 24.1130 / Секция ОПШ 24.1130-01 / Крыло ОПШ 24.1140 / Крыло ОПШ 24.1140-01 / Болт М6-6gх14.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009) / Шайба 6 65Г 019 ГОСТ 6402-70 / Шайба С.6.01.10.019 ГОСТ 11371-78

Сборочные единицы и детали:

1 | Кронштейн ОПШ 24.560

2 | Кронштейн ОПШ 24.560-01

3 | Ось ОПШ 24.630-02

4 | Держатель ОПШ 24.720-01

5 | Держатель ОПШ 24.720-03

6 | Рычаг ОПШ 24.740

7 | Ось ОПШ 24.970-02

8 | Держатель ОПШ 24.980

9 | Держатель ОПШ 24.990

10 | Секция ОПШ 24.1130

11 | Секция ОПШ 24.1130-01

12 | Крыло ОПШ 24.1140

13 | Крыло ОПШ 24.1140-01

14 | Болт М6-6gх14.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

15 | Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

16 | Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

17 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)

18 | Шайба 6 65Г 019 ГОСТ 6402-70

19 | Шайба С.6.01.10.019 ГОСТ 11371-78
