Каталоги сборочных единиц
Валы зернотукового ящика

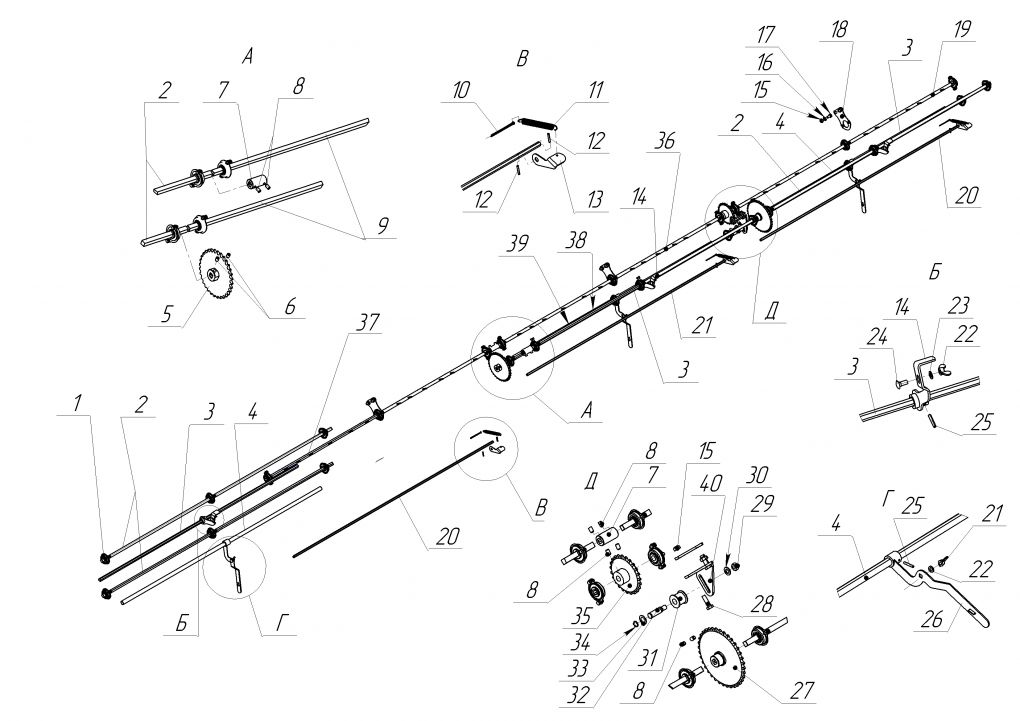

Валы зернотукового ящика

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Сборочные единицы и детали: Опора ОЗШ 01.010 / Вал ОЗШ 04.609 / Вал ОЗШ 04.611 / Вал ОЗШ 04.604 / Блок ОЗШ 01.690 / Винт М10х14 45Н.019 DIN 916 (ГОСТ 28964-91) / Втулка ОЗШ 01.608-01 / Винт М10х16 45Н.019 DIN 916 (ГОСТ 28964-91) / Вал ОЗШ 02.605 / Шплинт 4х80 ГОСТ 397 / Пружина Н 040.07.618 / Штифт А.4х24.60С2 ГОСТ 14229-93 / Рычаг СЗТ 01.409 / Ручка ОЗШ 01.210-01 / Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009) / Шайба С.10.01.10.019 ГОСТ 11371-78 / Болт М10-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Кронштейн ОЗШ 01.472 / Вал ОЗШ 04.609-02 / Вал ОЗШ 04.612 / Вал ОЗШ 02.611 / Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008) / Шайба С.8.01.10.019 ГОСТ 11371-78 / Болт М8-6gх20.88.019 DIN 933 / Штифт А.5х30.60С2 DIN 1481 (ГОСТ 14229-93) / Рычаг ОЗШ 04.120 / Блок ОЗШ 01.680 / Болт М10-6gх35.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009) / Шайба С.12.01.10.019 ГОСТ 11371-78 / Ролик СКПА 00.028 / Ось ОЗШ 01.629 / Шайба С 80.403-03 / Кольцо 16х1 DIN 471 (ДСТУ ГОСТ 13942:2008) / Звездочка ОЗШ 01.720 / Вал ОЗШ 02.605-01 / Вал ОЗШ 04.609-01 / Вал ОЗШ 02.609 / Вал ОЗШ 02.608 / Натяжник ОЗШ 01.710
Сборочные единицы и детали:
1 | Опора ОЗШ 01.010
2 | Вал ОЗШ 04.609
3 | Вал ОЗШ 04.611
4 | Вал ОЗШ 04.604
5 | Блок ОЗШ 01.690
6 | Винт М10х14 45Н.019 DIN 916 (ГОСТ 28964-91)
7 | Втулка ОЗШ 01.608-01
8 | Винт М10х16 45Н.019 DIN 916 (ГОСТ 28964-91)
9 | Вал ОЗШ 02.605
10 | Шплинт 4х80 ГОСТ 397
11 | Пружина Н 040.07.618
12 | Штифт А.4х24.60С2 ГОСТ 14229-93
13 | Рычаг СЗТ 01.409
14 | Ручка ОЗШ 01.210-01
15 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
16 | Шайба С.10.01.10.019 ГОСТ 11371-78
17 | Болт М10-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
18 | Кронштейн ОЗШ 01.472
19 | Вал ОЗШ 04.609-02
20 | Вал ОЗШ 04.612
21 | Вал ОЗШ 02.611
22 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
23 | Шайба С.8.01.10.019 ГОСТ 11371-78
24 | Болт М8-6gх20.88.019 DIN 933
25 | Штифт А.5х30.60С2 DIN 1481 (ГОСТ 14229-93)
26 | Рычаг ОЗШ 04.120
27 | Блок ОЗШ 01.680
28 | Болт М10-6gх35.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
29 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
30 | Шайба С.12.01.10.019 ГОСТ 11371-78
31 | Ролик СКПА 00.028
32 | Ось ОЗШ 01.629
33 | Шайба С 80.403-03
34 | Кольцо 16х1 DIN 471 (ДСТУ ГОСТ 13942:2008)
35 | Звездочка ОЗШ 01.720
36 | Вал ОЗШ 02.605-01
37 | Вал ОЗШ 04.609-01
38 | Вал ОЗШ 02.609
39 | Вал ОЗШ 02.608
40 | Натяжник ОЗШ 01.710
